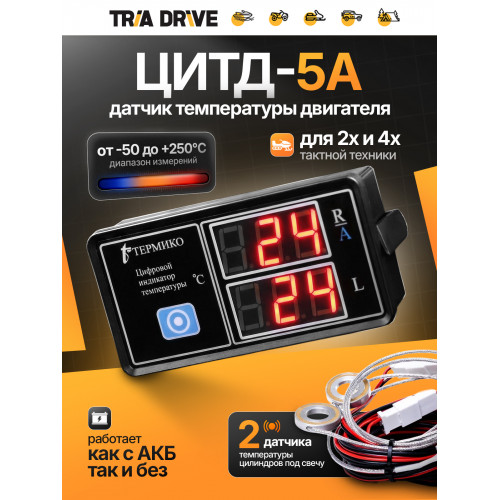

Цифровой индикатор температуры двигателя под свечу ЦИТД-5А

Цифровой индикатор температуры двигателя под свечу ЦИТД-5А / Датчик температуры двигателя для снегохода и мототехники под свечу

Датчик температуры ЦИТД-5 ТПТ-3-6У предназначен для измерения температуры двигателя и устанавливается под свечу зажигания. Предназначен для 2х и 4х тактной техники. Работает с АКБ и без АКБ. Работает от бортовой сети постоянного и переменного тока с напряжением 12В, что делает устройство универсальным для использования на различной мототехнике.

ЦИТД 5 является вспомогательным прибором для контроля рабочей температуры двигателя снегохода. Хотя с успехом может работать и на любой другой мототехнике. С помощью ЦИТД 5, можно не только измерять рабочую температуру двигателя, но и своевременно определить обрыв ремня вентилятора или забитый воздухозаборник, а по разнице температуры, между цилиндрами, выявить неполадки в системе искрообразования или подачи питания, подсос воздуха, и, конечно же, перегрузку двигателя.

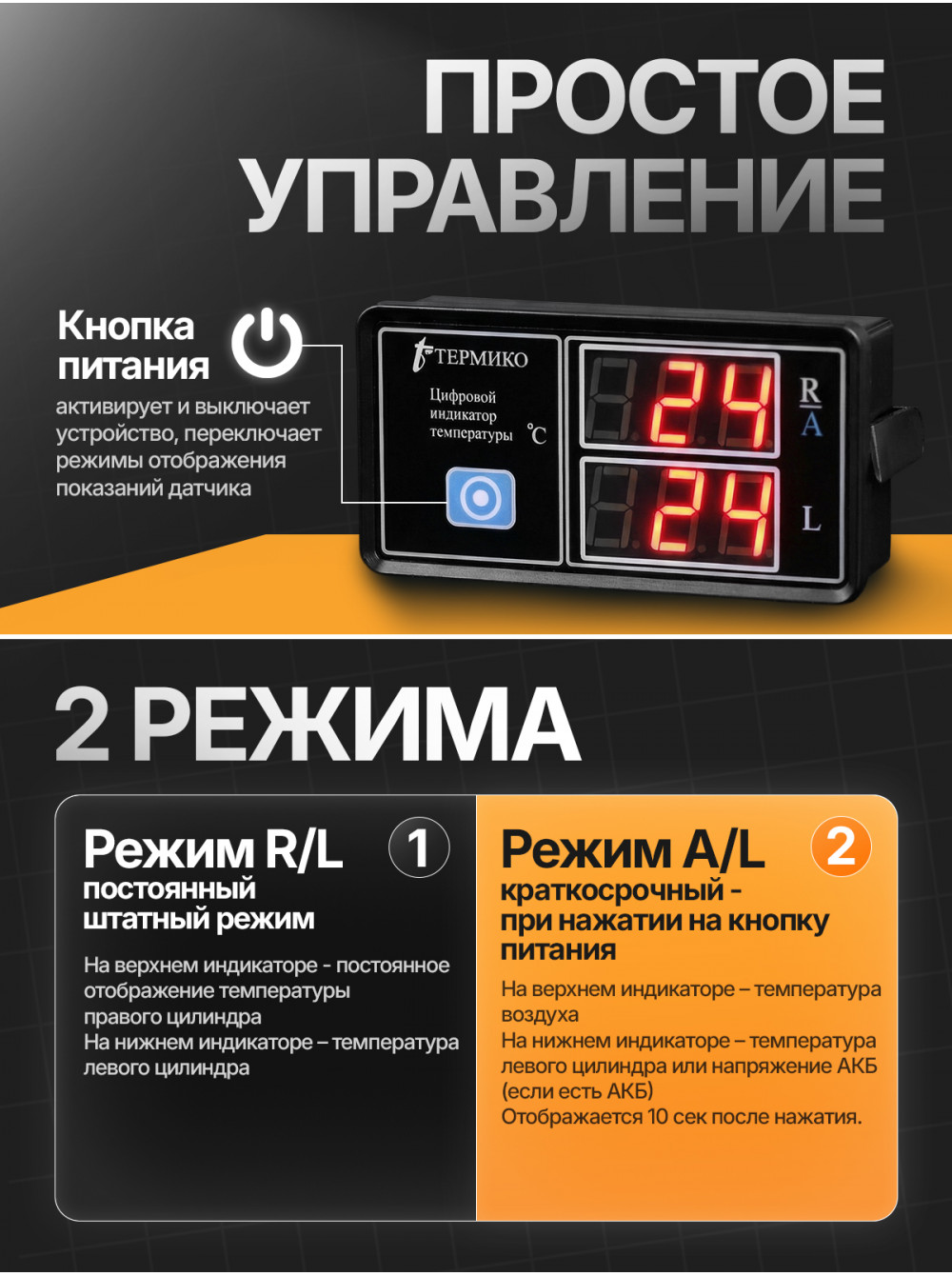

На передней части ЦИТД 5 расположены друг над другом 2 светодиодных индикатора, которые отображают температуру левого/правого цилиндров, и, многофункциональная кнопка (квадрат синего цвета с белыми каемками). Кратковременное нажатие на кнопку, переводит показания верхнего индикатора в режим показаний уличной температуры.

Спустя 10 сек, показания на индикаторе автоматически возвращаются к температуре цилиндра. При достижении одним из цилиндров или обеими одновременно, температуры в 195 °C, индикаторы переходят в режим пульсации, продолжая отображать температуру вплоть до 250 °C. Пульсация индикаторов сообщает о приближении критической температуры (для многих двигателей 200°C является точкой начала разрушения ЦПГ).

Кроме перечисленного, показания индикатора(ов) могут выдавать следующие знаки (- - -) или (- || -), которые сообщают об отсутствии контакта с датчиком температуры, коротком замыкании или неисправности изделия.

Установка:

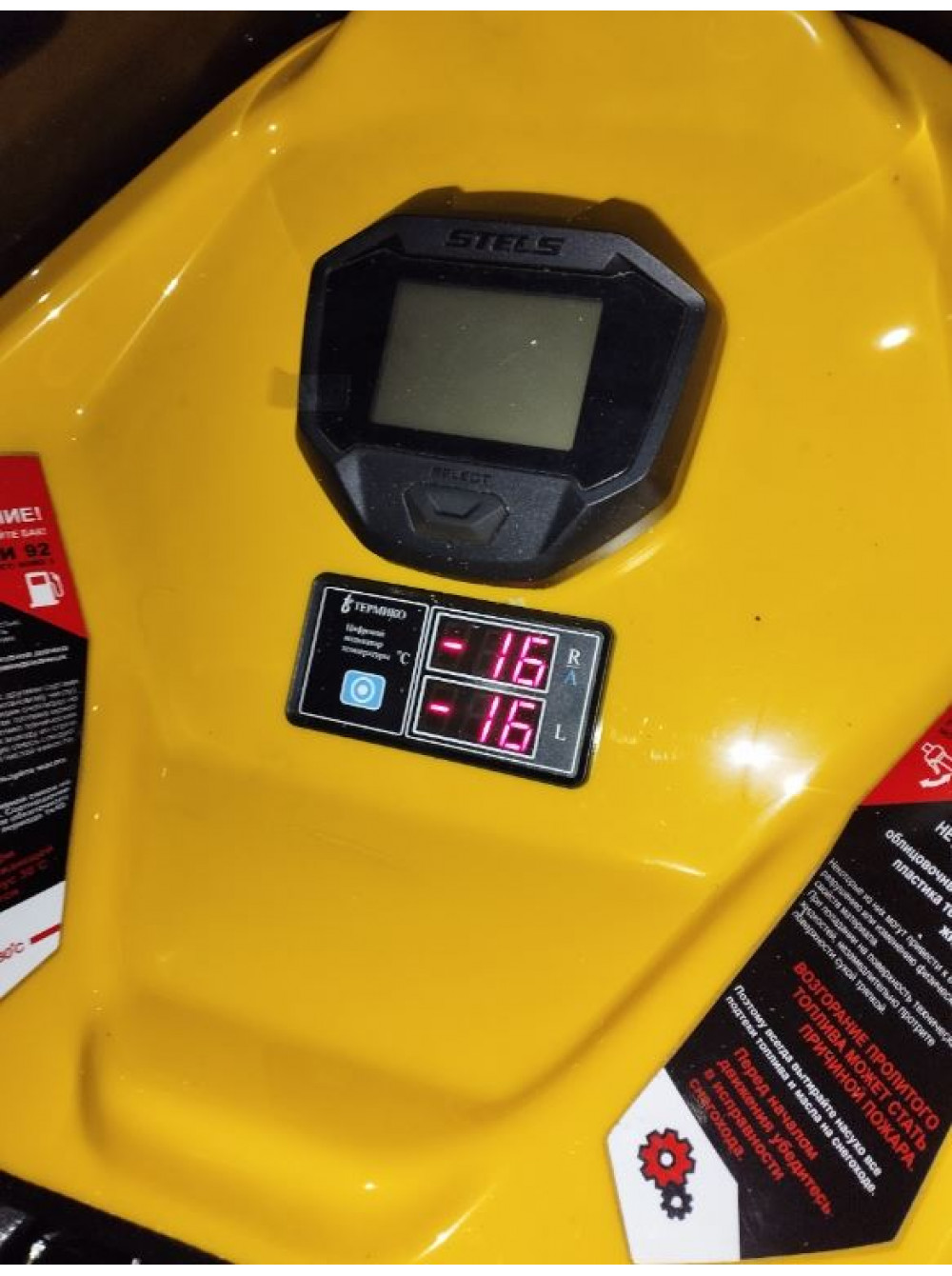

* Установка ЦИТД 5 на снегоход, подразумевает изготовление выреза в панели снегохода, в который утапливается измерительный блок. При установке в панель снегохода, корпус ЦИТД 5 удерживается от выпадения из выреза Г-образными скобами на винтах.

* Проводка ЦИТД 5 выполнена отдельной частью и имеет максимальную длину 1.8 метра. На одной из сторон проводки установлена колодка подключения к измерительному блоку. Другая сторона проводки имеет разводку на три датчика температуры (два датчика двигателя и один датчик внешней температуры).

* Разъемы подключения датчиков предусмотрительно выполнены разной длины: самый длинный разъем служит для подключения датчика правого цилиндра, разъем средней длины предназначен для левого цилиндра, а самый короткий для датчика уличной температуры. Такие мелочи позволяют не ошибиться при подключении/установке датчиков.

Монтаж:

Для установки датчика температуры необходимо снять со свечи штатное уплотнительное кольцо, затем надеть датчик температуры на резьбовую часть свечи таким образом, чтобы коричневое кольцо оказалось снизу, установить свечу в штатное место головки двигателя.

Внимание! При затягивании свечи не допускайте проворачивание датчика температуры, так как ребра охлаждения на некоторых моделях двигателей расположены очень близко к свече и могут привести к обрыву кабеля.

OEM: ЦИТД-5А; ЦИТД 5А; ЦИТД5А; ЦИТД5; ЦИТД-5.

Особенности:

1) В ЦИТД-5А используется принципиально новая схема, основанная на микроконтроллере.
2) Расширенный диапазон питающих напряжений до 24В,
3) Расширенный диапазон отображения температуры,
4) Защита от импульсных помех питающего напряжения,
5) Новый корпус с сохранением посадочного места ЦИТД-2,
6) Система самотестирования неисправностей датчиков (Обрыв, короткое замыкание),
7) Тактовая кнопка, не требующая удержания для отображения температуры воздуха.
8) Заводская гарантия

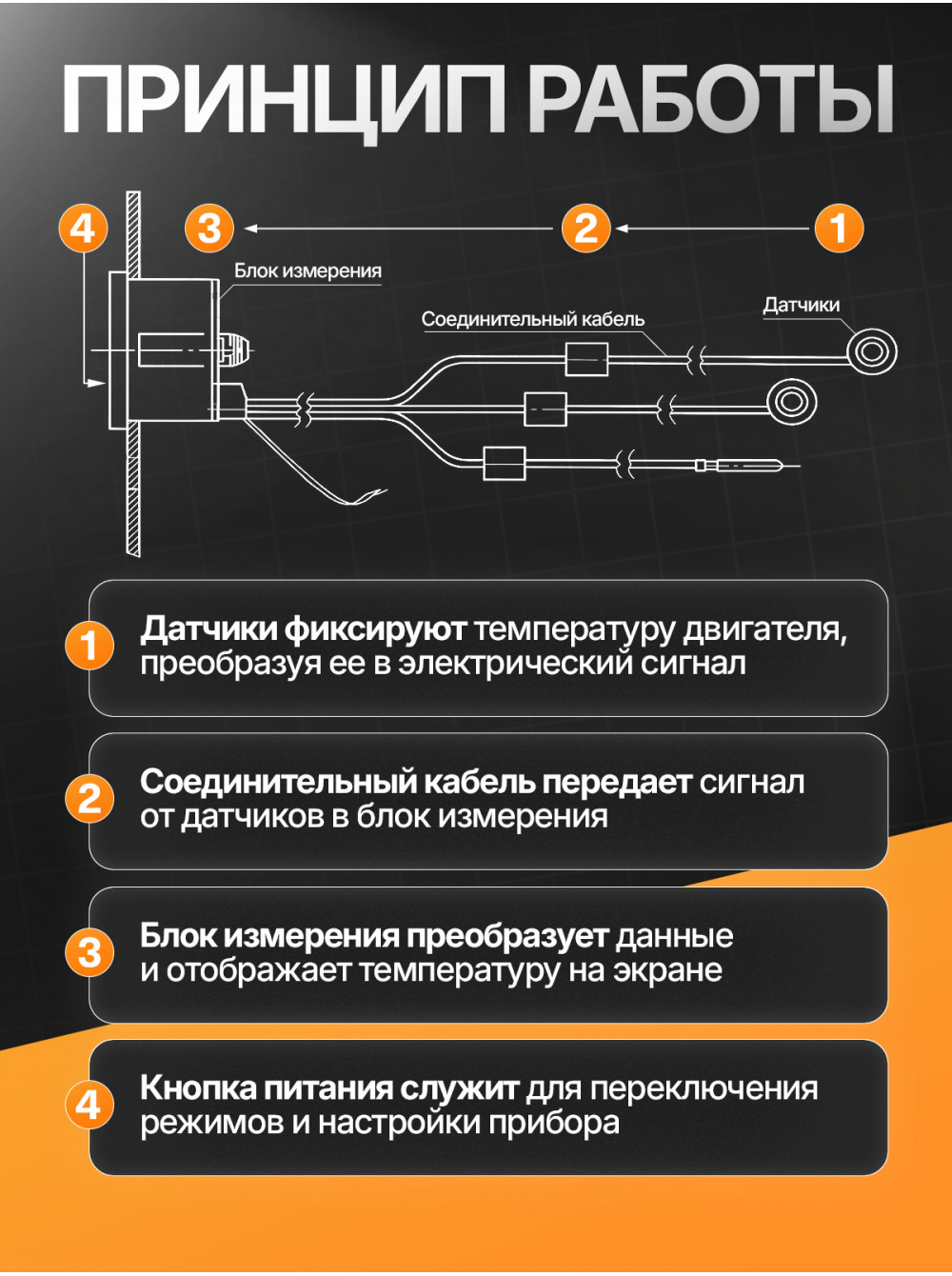

Принцип действия устройства основан на преобразовании сигнала от датчиков и отображения на лицевой панели прибора:

- датчики температуры преобразуют температуру в электрический сигнал,
- кабель соединительный осуществляет электрическую связь блока измерения с датчиками температуры,
- блок измерения выполняет функцию преобразования сигналов от датчиков и отображения температуры,
- кнопка на лицевой панели прибора служит для переключения режимов отображения температуры.

Характеристики:

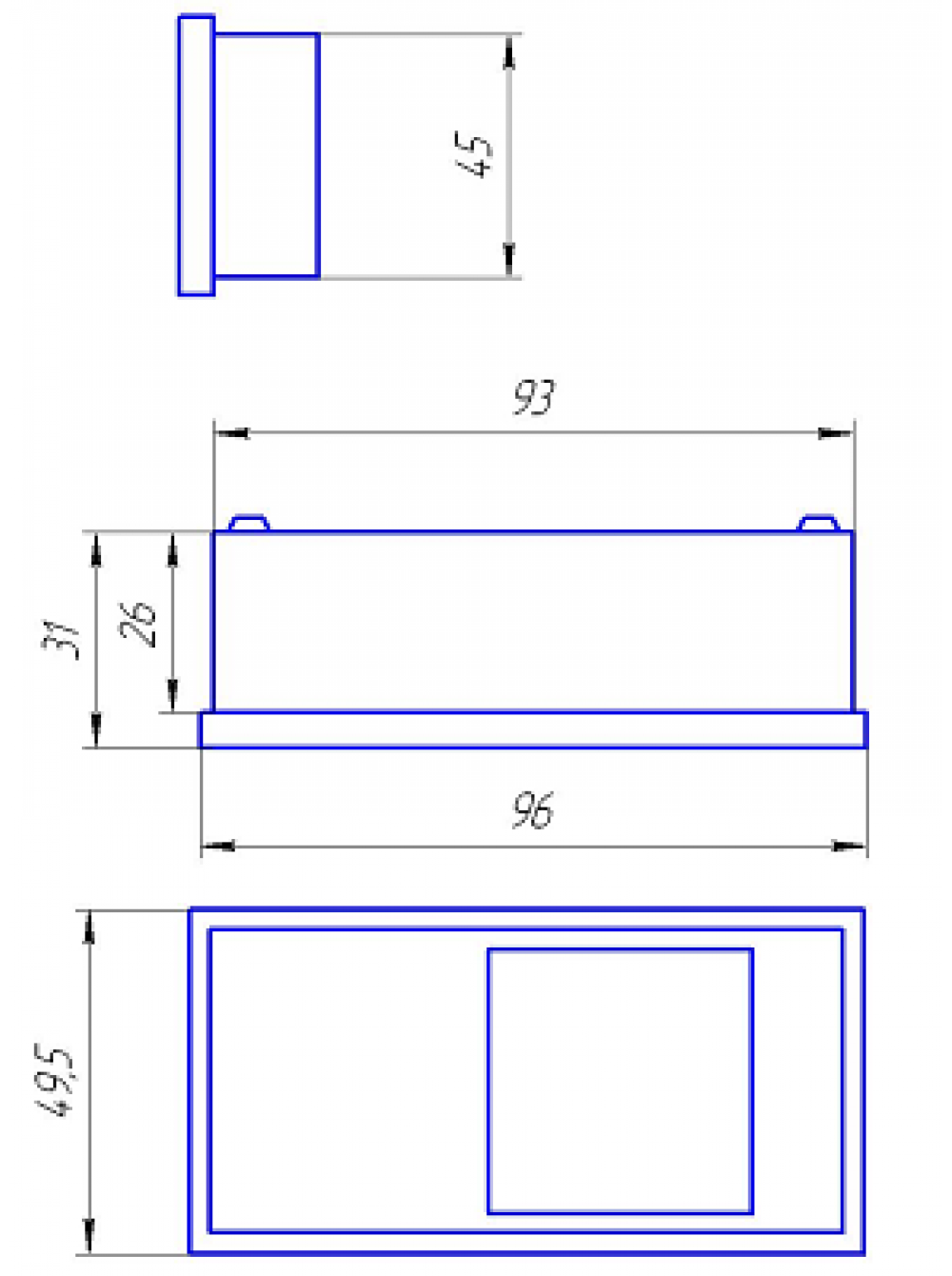

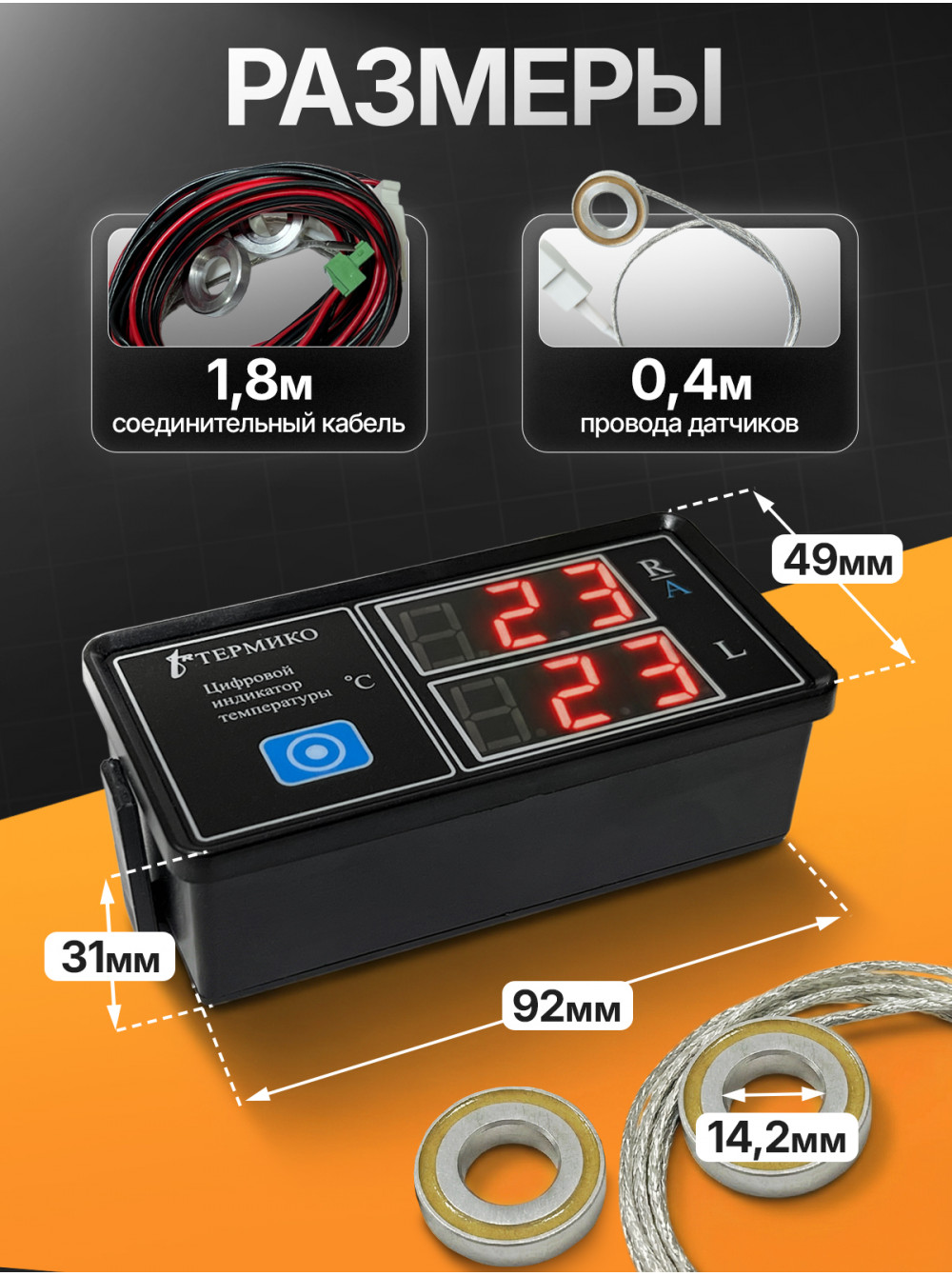

Размеры датчика (мм): 92*49*31;
Вес прибора со всеми комплектующими (кг): 0,236;
Вес в коробке (кг): 0,278;
Длина соединительного кабеля (м): 1,8;
Длина проводов датчиков (м): 0,4;
Диапазон измеряемых температур (ºС): -50+250;
Предел допустимой погрешности измерения (ºС): ±2;
Диапазон настройки критической температуры (ºС): 50-250;
Количество датчиков: 3;
НСХ датчиков температуры: Pt 100;
Номинальное напряжение питания (постоянное/переменное) (В): ~ 12;
Допустимые отклонения напряжение питания от номинального (В): -2+12;
Температура эксплуатации (ºС): -60+50;
Защищенность от воздействия пыли и влаги ГОСТ 14254-96:
- со стороны лицевой панели: IP65;
- со стороны подкапотного пространства: IP45;
Устойчивость к механическим воздействиям по ГОСТ Р 52931 - 2008: V2;

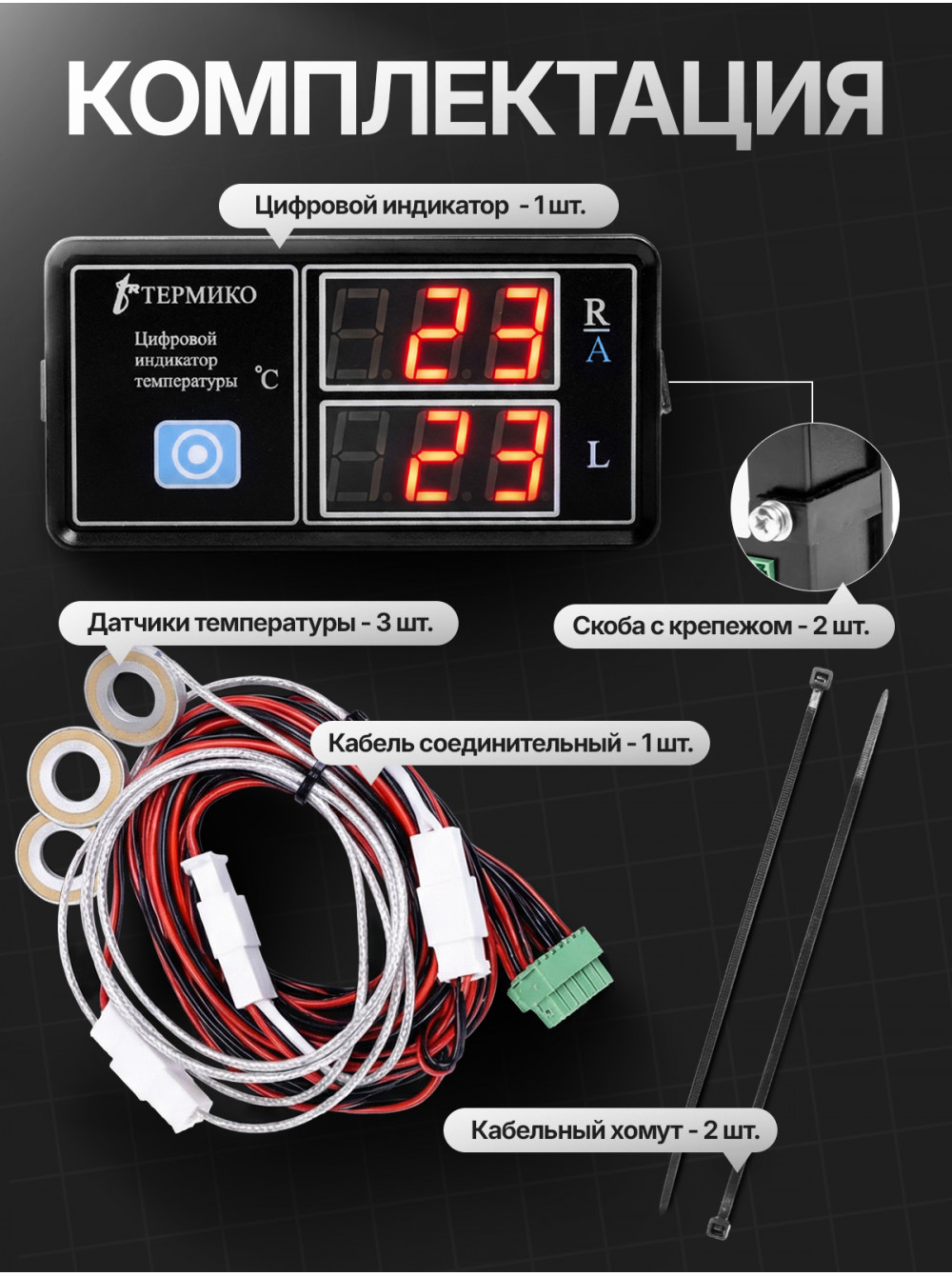

Комплектация:

Индикатор цифровой ЦИТД-5А;
Датчик под свечу ТПТ-3-6У - 2шт.;
Датчик температуры окружающей среды - 1 шт.;
Кабель соединительный - 1шт.;
Скоба с крепежом - 2 шт.;
Кабельный хомут - 2 шт.;
Инструкция по установке (паспорт) - 1 шт.
